De Oude Schakelaar opbouw stopcontact aanlsuiten

Stap 1: Stroom uitschakelen

Voordat je begint, is het belangrijk om eerst de stroom uit te schakelen in de meterkast. Om zeker te weten dat je veilig werkt, gebruik je een spanningsmeter (zie ook stap 4).

Stap 2: Het oude stopcontact verwijderen (optioneel)

Als je een bestaand stopcontact vervangt: haal het afdekraam los met behulp van een schroevendraaier.


Stap 3: Module verwijderen (optioneel)

Draai de schroefjes van de module los en verwijder de draden door deze voorzichtig los te trekken.

Stap 4: Spanning checken

Controleer met een spanningsmeter of de stroom daadwerkelijk is uitgeschakeld.

Let op: indien je een bestaand stopcontact vervangt, doe dit vóór je begint met het verwijderen van het oude stopcontact.

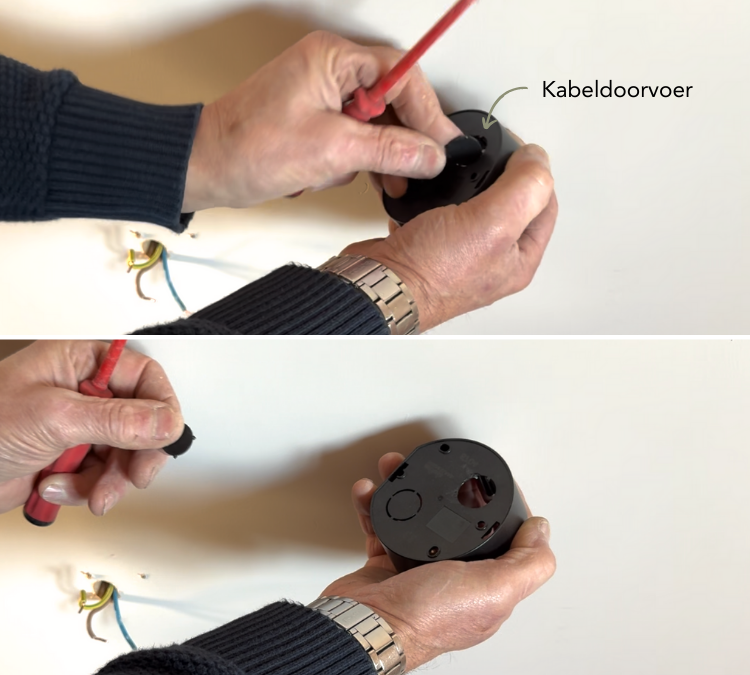

Stap 5: Kabeldoorvoer open breken

Breek de klein ronde uitsparingen aan de achterkant van de inbouwbak eruit om ruimte te maken voor de kabels.

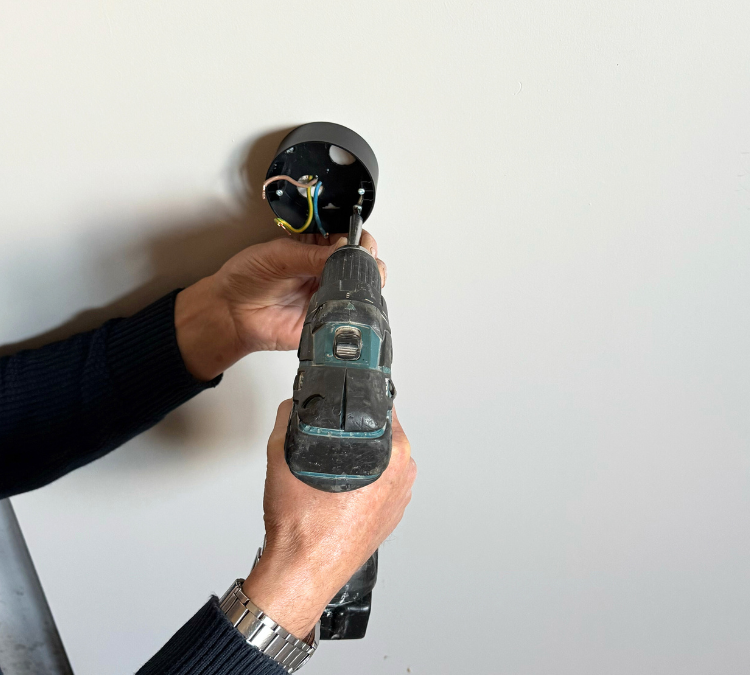

Stap 6: Opbouwbak bevestigen

Bevestig de opbouwbak aan de wand door de schroefjes aan te draaien met behulp van een schroevendraaier of boormachine.

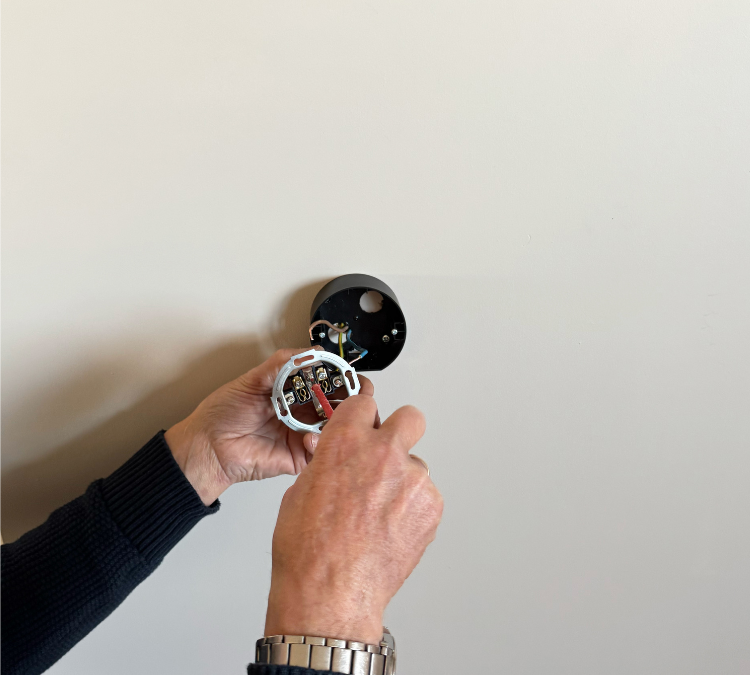

Stap 7: Draden aansluiten

Pak nu de module van het nieuwe stopcontact erbij en sluit de draden aan op de juiste plek.

• Sluit de bruine draad (fasedraad) aan op de klem met het label L.
• Sluit de blauwe draad (nuldraad) aan op de klem met het label N.
• Sluit indien nodig de geel-groene draad (aardedraad) aan op de klem met het aardesymbool (⏚). De aardedraad sluit je altijd aan in het midden.

Zorg ervoor dat de draden stevig vastzitten. Klik hier voor een handig overzicht van de gekleurde draden in elektrische installaties.

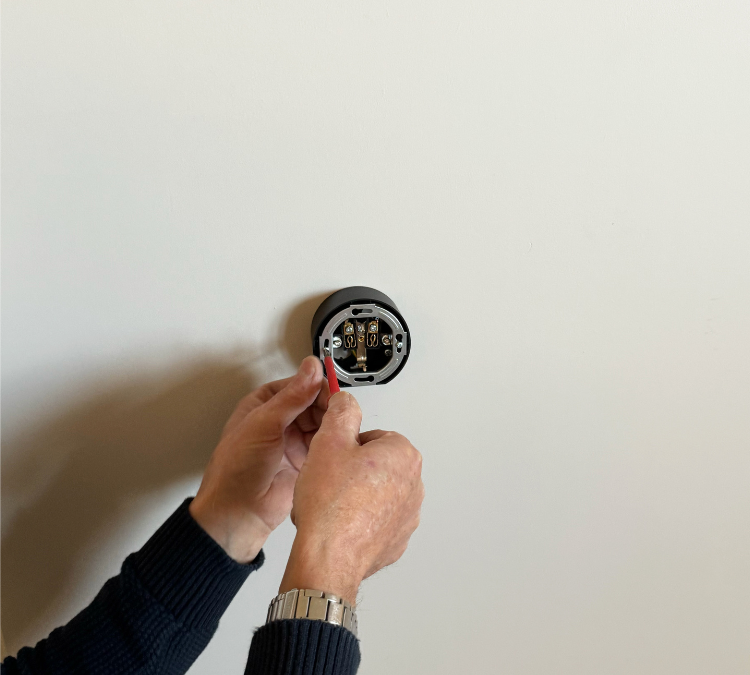

Stap 8: Module bevestigen

Plaats de module van het nieuwe stopcontact in de opbouwbak. Schroef deze stevig vast met de bijbehorende schroeven.

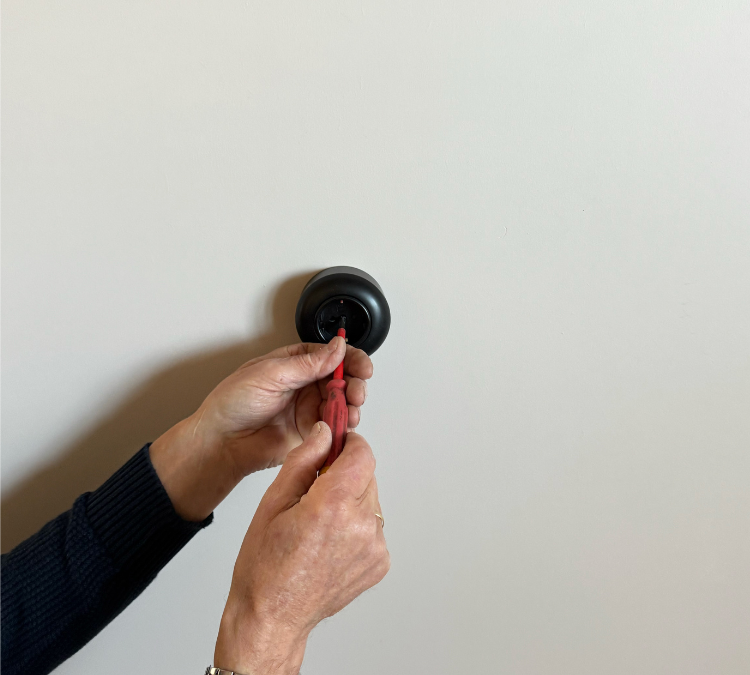

Stap 9: Afdekraam plaatsen

Plaats het afdekraam over de module en zorg dat alles goed aansluit. Plaats de binnenkant in het afdekraam en schroef goed vast.

Stap 8: Stroom inschakelen

Schakel de stroom weer in door de groep in de meterkast aan te zetten. Controleer of het stopcontact correct werkt door een elektrisch apparaat aan te sluiten of opnieuw met een spanningsmeter te testen.

Nu is je nieuwe stopcontact correct en veilig geïnstalleerd!
